高分子防水
卷材的施工分为哪些？

高分子防水卷材的施工主要分为以下几种施工工艺：
机械固定法、空铺法、条铺法等等，以适应不同的屋面、地下及其他土木工程，相邻卷材搭接采用焊接法施工，确保了防水的可靠性。

[机械固定法]：这是一种常用于屋面的施工方式，尤其适用于金属屋面的防水施工。在具体的施工现场，我们需要专业的施工人员根据具体情况，计算出固定件的间距和数量，并运用专业的防水设备固定，这样的施工标准才是我们应该有的！

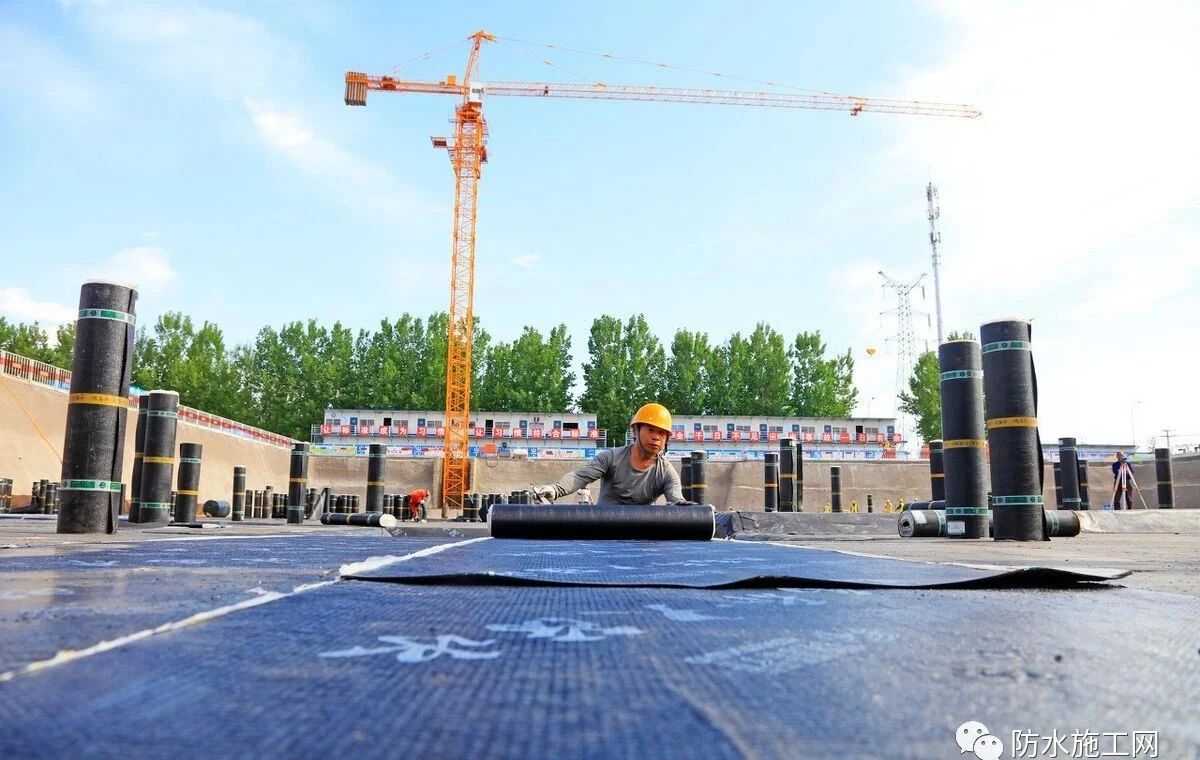

[空铺法]：
在地下室的地板、顶板，以及各种建筑物的地板都可以采用这种施工方式，不需要辅助材料来施工，我们只需要在卷材铺设后，运用热风焊机对卷材与基面的连接处加热，让其粘接在一起。必要时可以在防水层上面增加一层保护层，以保证后期的防水效果。

注意事项

由于卷材本身搭接采用热风焊接法,对环境温度要求不苛刻,所以机械固定法与空铺法在冬季施工受限较小,施工中需注意的有以下几点:

卷材可在10℃以上正常施焊，若遇雪天，需注意必须清除屋面积雪;平时注意天气变化，保证雪天前将搭接缝全部焊接完毕。

由于热胀冷缩, -5℃以下匀质(H类)卷材收缩变形较大,施工时伸展不开,会在第二年开春天气转暖时出现大量的折皱,对美观有很大的影响。如果客户对美观有较高要求的话，尽量不要在冬季采用匀质卷材施工。

相对而言带加强筋的P类卷材不会出现此问题,正常拉伸可满足施工要求，但应注意铺贴卷材尽量选择在相对温暖的中午。
冬季施工很容易出现虚焊现象,特别是手工焊接接头(在前次焊接缝尾部开始进行此次焊接的位置)与丁字形接头部位。

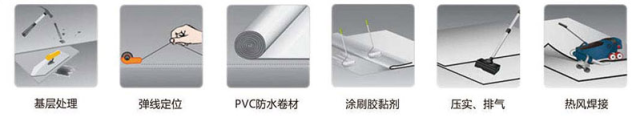

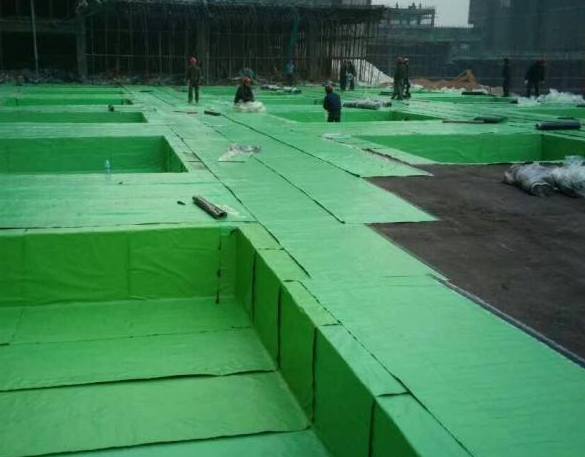

[满粘法]：
这种施工方法一般被用于地下室的墙面以及外露屋面，卷材的下面的无纺布起隔离、保护和缓冲作用。

[条铺法]：
这是一种我们不常见的施工方式，一般被用于隧道等工程施工中。

防水卷材施工的三大通病分析

[渗漏原因分析]：

（1）转角部位、卷材接缝及收口的部位为铺贴严密、焊好密封，后浇筑主体结构时，此处卷材被破坏。
（2）阴阳角、转角等卷材受力较大部位为按规定增补加增强层卷材。
（3）所选的卷材韧性较差，转角处操作不便，为确保转角处卷材铺贴严密。
（4）管道周围渗漏，管道表面没有认真进行清洗、除锈。穿管处周边呈死角，使卷材不宜铺贴。[防治措施]：
（1）阴阳角等处做成圆弧形，接缝、焊口、收口处施工完毕后要精心操作，认真检查。
（2）转角处应先铺附加增强层卷材，并粘贴严密，尽量选用延伸率大、韧性好的卷材。
（3）在立面与平面的转角处不应留设卷材搭接缝，卷材搭接缝应留在平面上，距立面不应小于600mm。
（4）穿墙管道处卷材防水层铺实贴严，出现张口、翘边现象，而导致渗漏，对其穿墙管道必须认真除锈和尘垢，保持管道洁净，确保卷材防水层与管道粘结牢固。穿墙管道周围抹找平层时，应将将管道根部抹成直径不小于50mm的圆角，卷材防水层应按转角要求铺贴。

[空鼓原因分析]：
（1）基层潮湿、找平未干、含水率过大、连接不牢，形成空鼓。（2）未认真清理表面，立面铺贴、热作业时操作困难而导致铺贴不实不严。

[防治措施]：
（1）卷材防水施工前，应对基层含水率进行测试，符合要求后方可施工。（2）地下水位较高时，应把地下水位降到垫层以下500mm，防止由于毛细水上升造成基层潮湿。（3）铺贴卷材防水前，处理好基层，使卷材铺贴密实、严密、牢固。（4）铺贴卷材时气温不宜低于5ºC。施工过程应确保胶结材料的施工湿度。

[搭接不良原因分析]：
（1）搭接形式以及长、短边的搭接长度不符合规范要求。（2）接头处卷材粘结不密实，有空鼓、张嘴、翘边等现象。（3）接头甩槎部位损坏，甚至无法搭接。

[防治措施]：
（1）应根据铺贴面积及卷材规格，事先丈量弹出基准线，然后按线铺贴；搭接形式应符合规范要求，立面铺贴自上而下，上层卷材应盖过下层卷不少于150mm。平面铺贴时，卷材长短边搭接长度均应不小于100mm，上下两层卷材不得相互垂直铺贴。（2）施工时确保地下水位降到垫层以下500mm，并保持到防水层施工完毕。（3）接头甩槎应妥善保护，避免受到环境和交叉工序的污染和损坏，接头搭接应仔细施工，满涂胶合剂，并用力压实，最后粘贴封条口，用密封材料封严，宽度不应小于20mm。（4）临时性保护墙应用石灰砂浆砌筑以利拆除，临时性保护墙内的卷材不可用胶合剂粘贴，可用保护隔离层卷材包裹后埋设与临时保护墙内，街头施工时。拆除临时性保护墙，拆去保护墙隔离层卷材，即可分层按规定搭接施工。
